flink Memory Model

Posted on Edited on In

内存模型

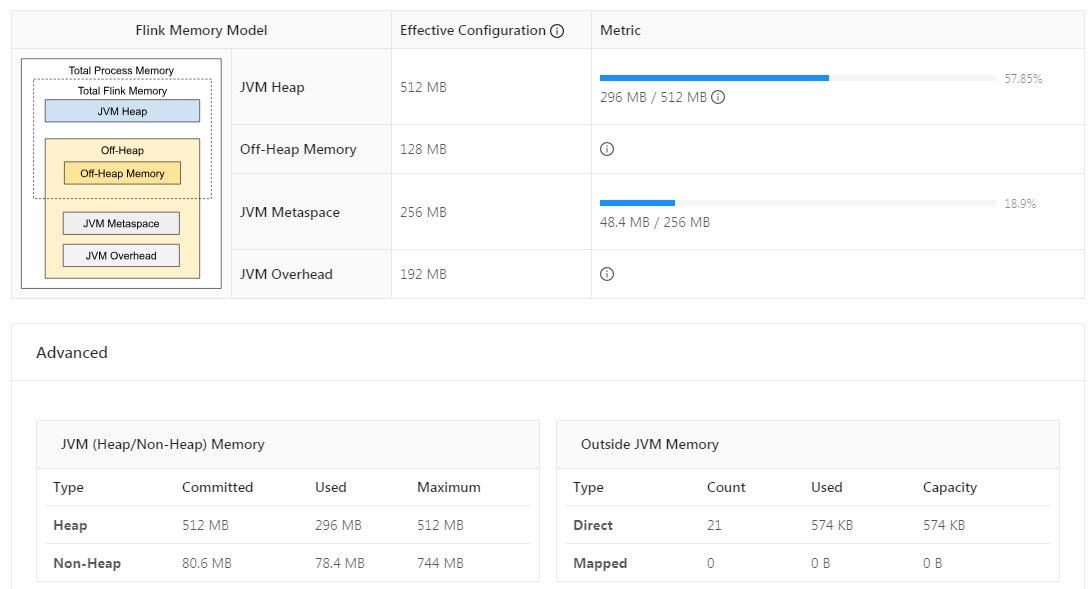

jobmanager

  • JVM Heap大小设置对应配置文件flink-conf.yaml的jobmanager.heap.size

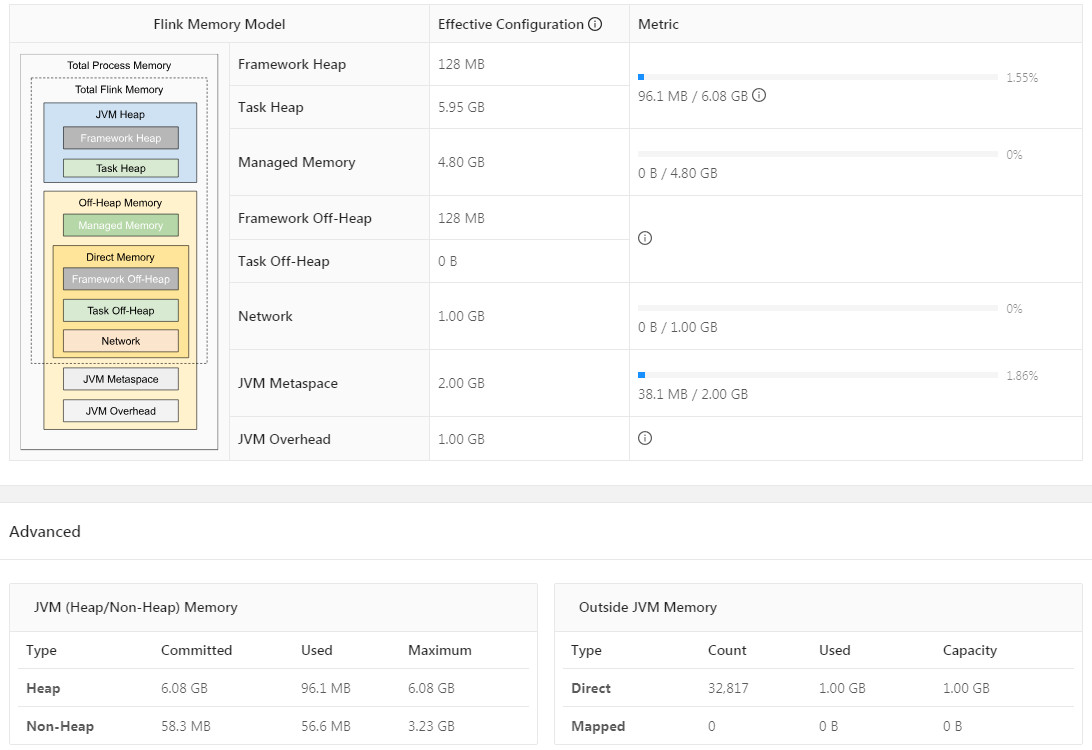

taskmanager

  • Total Flink Memory对应flink-conf.yaml的taskmanager.memory.flink.size
  • JVM Metaspace对应flink-conf.yaml的taskmanager.memory.jvm-metaspace.size
  • Total Process Memory对应flink-conf.yaml的taskmanager.memory.process.size

  • 含义
    TaskManager进程占用的所有与Flink相关的内存（不包括JVM元空间和其他额外开销）。具体包含4大块：Flink框架内存（堆内、堆外）、托管内存（仅堆外）、网络缓存（仅堆外）、任务内存（堆内、堆外）。

  • 参数
    taskmanager.memory.flink.size：无默认值，需要用户指定。

Flink框架（Framework）内存

  • 含义
    Flink Runtime底层占用的内存，一般来讲相对固定，不需要更改。极特殊情况下才需要调大一些，比如非常高的算子并行度，或者与外部系统（如Hadoop）有密集交互等等。

  • 参数

    taskmanager.memory.framework.heap.size：堆内部分（Framework Heap），默认值128MB；

    taskmanager.memory.framework.off-heap.size：堆外部分（Framework Off-Heap），以直接内存形式分配，默认值128MB。

托管（Managed）内存

  • 含义
    纯堆外内存，由MemoryManager管理，用于中间结果缓存、排序、哈希表等，以及RocksDB状态后端。可见，RocksDB消耗的内存可以由用户显式控制了，不再像旧版本一样难以预测和调节。

  • 参数

    taskmanager.memory.managed.fraction：托管内存占Flink总内存taskmanager.memory.flink.size的比例，默认值0.4；taskmanager.memory.managed.size：托管内存的大小，无默认值，一般也不指定，而是依照上述比例来推定，更加灵活。

网络（Network）缓存

  • 含义
    纯堆外内存，用于TaskManager之间（shuffle、广播等）及与外部组件的数据传输，以直接内存形式分配。

  • 参数

    taskmanager.memory.network.min：网络缓存的最小值，默认64MB；taskmanager.memory.network.max：网络缓存的最大值，默认1GB；taskmanager.memory.network.fraction：网络缓存占Flink总内存taskmanager.memory.flink.size的比例，默认值0.1。若根据此比例算出的内存量比最小值小或比最大值大，就会限制到最小值或者最大值。

任务（Task）内存

  • 含义
    顾名思义，是算子逻辑和用户代码、自定义数据结构真正占用的内存。

  • 参数

    taskmanager.memory.task.heap.size：堆内部分（Task Heap），无默认值，一般不建议设置，会自动用Flink总内存减去框架、托管、网络三部分的内存推算得出。taskmanager.memory.task.off-heap.size：堆外部分（Task Off-Heap），以直接内存形式分配，默认值为0，即不使用。

TaskManager进程总内存（Total Process Memory）

  • 含义
    在容器化部署（on YARN/K8s/Mesos）环境下使用，是Flink总内存、JVM元空间与JVM额外内存开销的和，也就是容器本身的内存大小。

  • 参数
    taskmanager.memory.process.size：无默认值，需要用户指定。

JVM元空间（Metaspace）

  • 含义
    存放已被虚拟机加载的类信息、常量、静态变量，即编译器编译后的代码

  • 参数
    taskmanager.memory.jvm-metaspace.size：默认值256MB。

JVM额外开销（Overhead）

  • 含义
    为JVM预留的其他本地内存，用于线程栈、代码缓存等，作用有些类似于之前版本中为容器预留的截断（cutoff）内存。当然在1.10版本中，原先的containerized.heap-cutoff-ratio与containerized.heap-cutoff-min参数对TM就不再生效了。

  • 参数

    taskmanager.memory.jvm-overhead.min：JVM额外开销的最小值，默认192MB；taskmanager.memory.jvm-overhead.max：JVM额外开销的最大值，默认1GB；taskmanager.memory.jvm-overhead.fraction：JVM额外开销占TM进程总内存taskmanager.memory.process.size（注意不是Flink总内存）的比例，默认值0.1。若根据此比例算出的内存量比最小值小或比最大值大，就会限制到最小值或者最大值。

Flink内存参数与JVM参数的关系

上述内存参数会直接影响启动TaskManager时使用的JVM参数，使用相关工具可以观察到。

  • -Xmx/-Xms：对应堆内框架内存与任务内存之和；

  • -XX:MaxDirectMemorySize：对应三块直接内存，即堆外框架内存、任务内存与网络缓存之和；

  • -XX:MaxMetaspaceSize：对应JVM元空间设置。

配置优化

  • 节点平均分配
    1
    cluster.evenly-spread-out-slots: true
